Фильтр-группа #9N GrossAIR = влагоотделитель Nordberg 1/2" + осушитель 1" (магистральный)

Полное наименование:

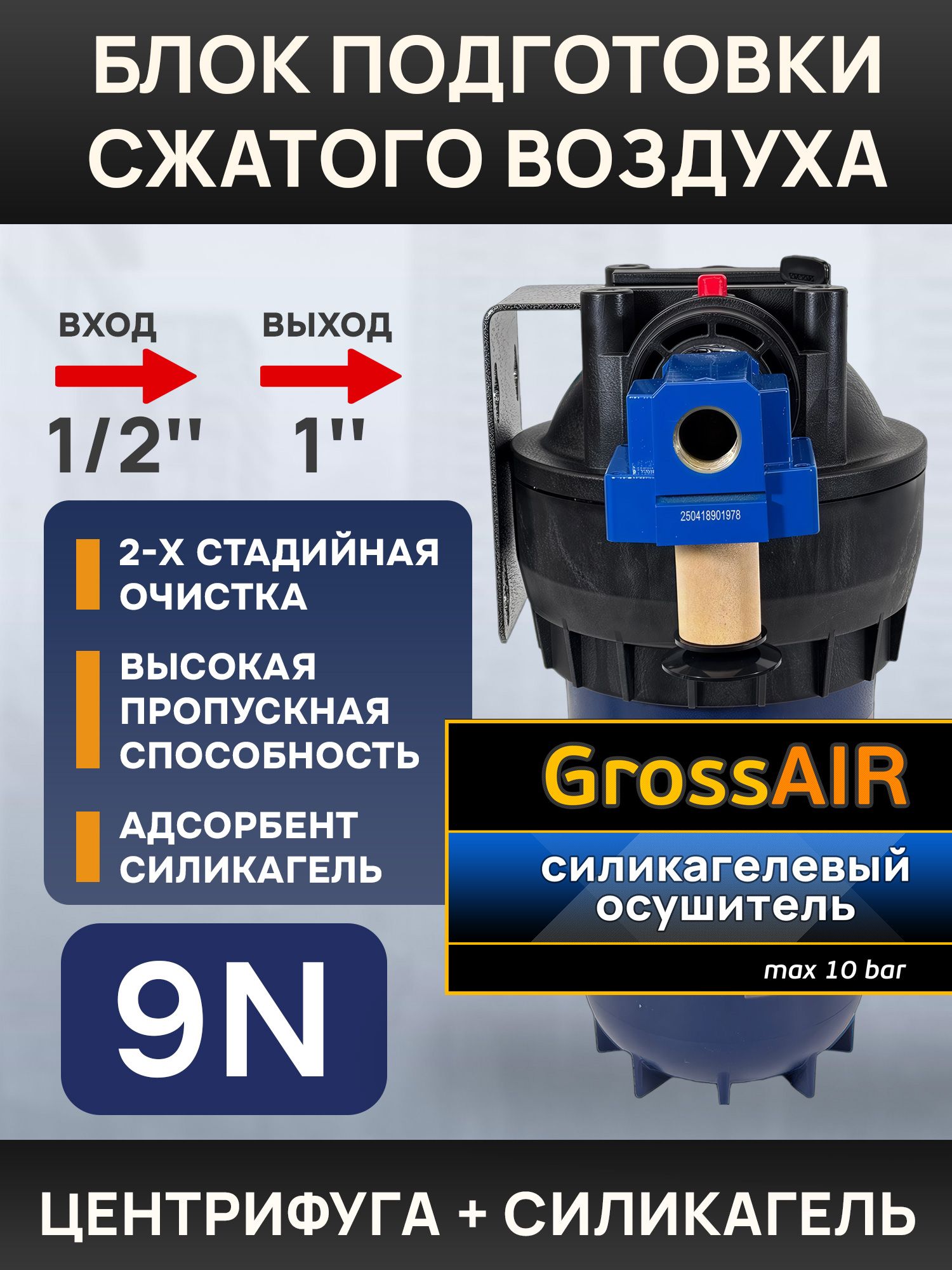

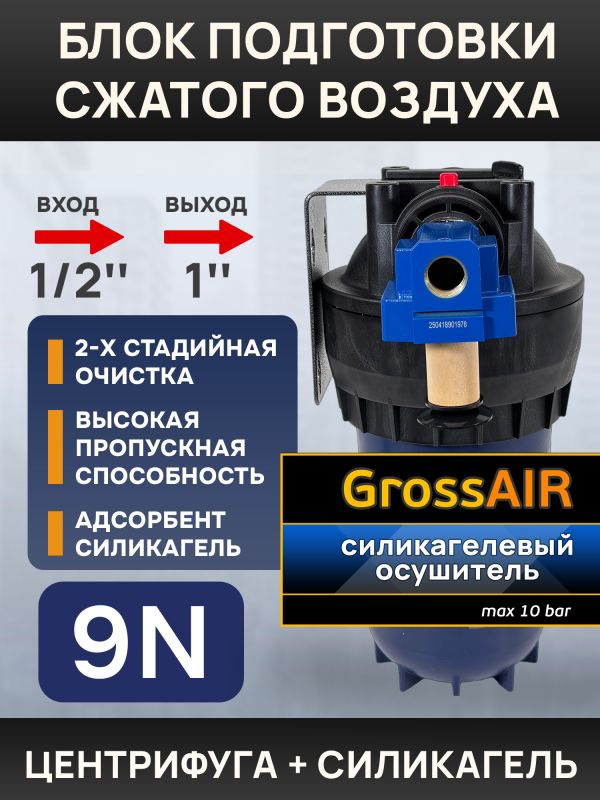

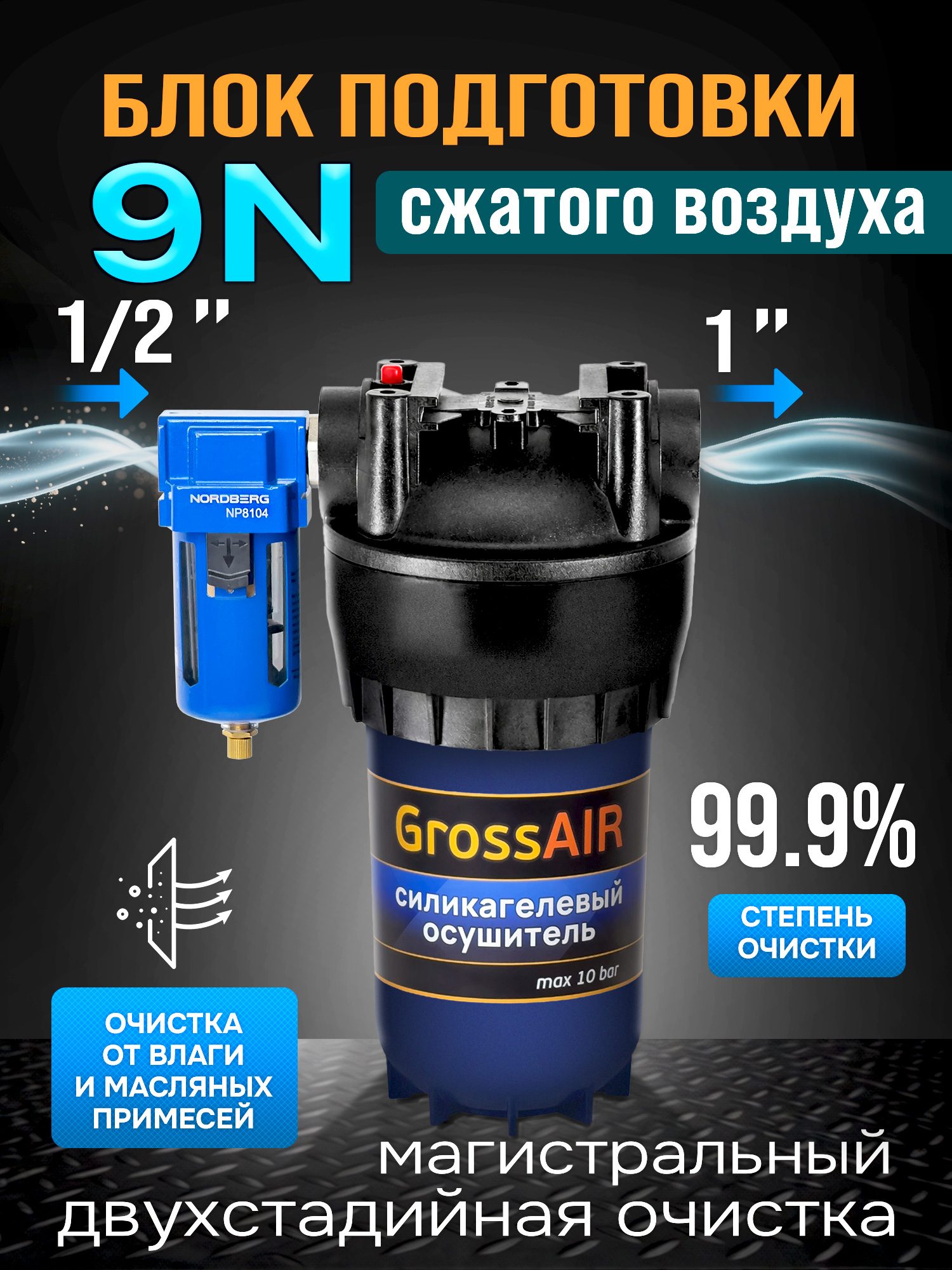

Магистральный двухступенчатый блок подготовки сжатого воздуха GrossAIR модульная группа № 9N

ОПИСАНИЕ:

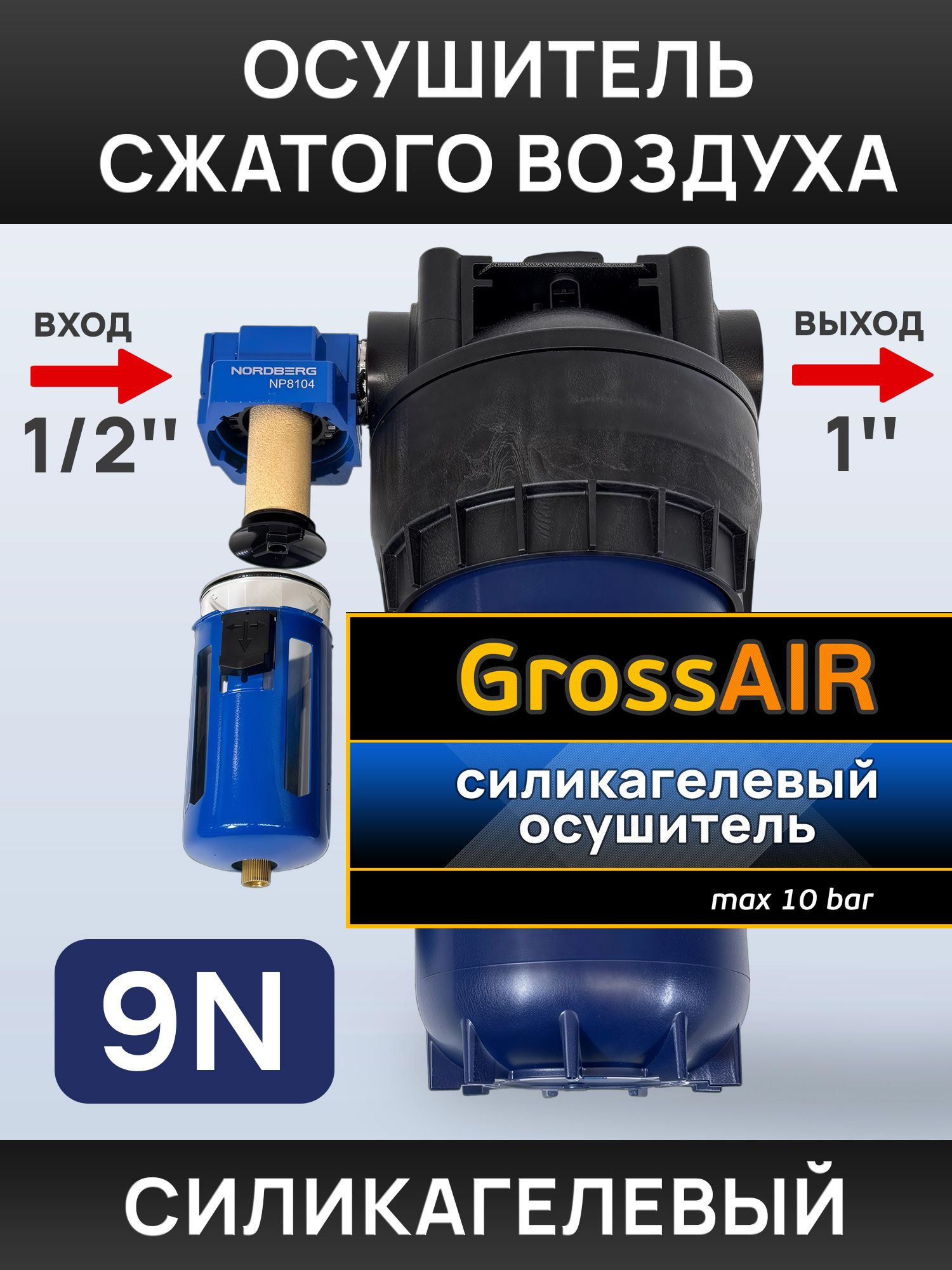

• Блок подготовки воздуха состоит из одного масловлагоотделителя, силикагелевого осушителя.
• Модуль-группа состоит из 2-х этапов очистки: средней и тонкой.

СОСТАВ МОДУЛЬ-ГРУППЫ:
1. Предварительно сжатый воздух очищается до чистоты 25мкм через фильтр циклоидного типа с возможностью слива конденсата.
2. Финишная очистка происходит в силикигелевой колонне осушителя

ПРИНЦИП РАБОТЫ ОСУШИТЕЛЯ:
• Сжатый воздух с остатками влаги и масла спускается вниз по колонне осушителя равномерно через весь объем силикагеля.
• Далее отфильтровывается от силикагелевой пыли через нейлоновый фильтр тонкой очистки, и уже чистый подымается через центральную алюминиевую трубку и через выходное отверстие поступает на следующий этап.

РЕКОМЕНДАЦИ:
• Для первичной грубой очистки сжатого воздуха рекомендуем между основным ресивером и данным фильтром установить дополнительный вертикальный ресивер от 100л до 900л в зависимости от мощности компрессора.
• В вертикальном ресивере будет происходить охлаждения воздуха с выделением конденсата, который нужно сливать ежедневно.
• Компрессор и дополнительный ресивер установите в прохладном месте с хорошей вентиляцией.
• От компрессора до фильтра не должно быть сужения проходного сечения, то есть ни одного быстросъема, ни редуктора, и разводку делать трубой не менее ф20мм.

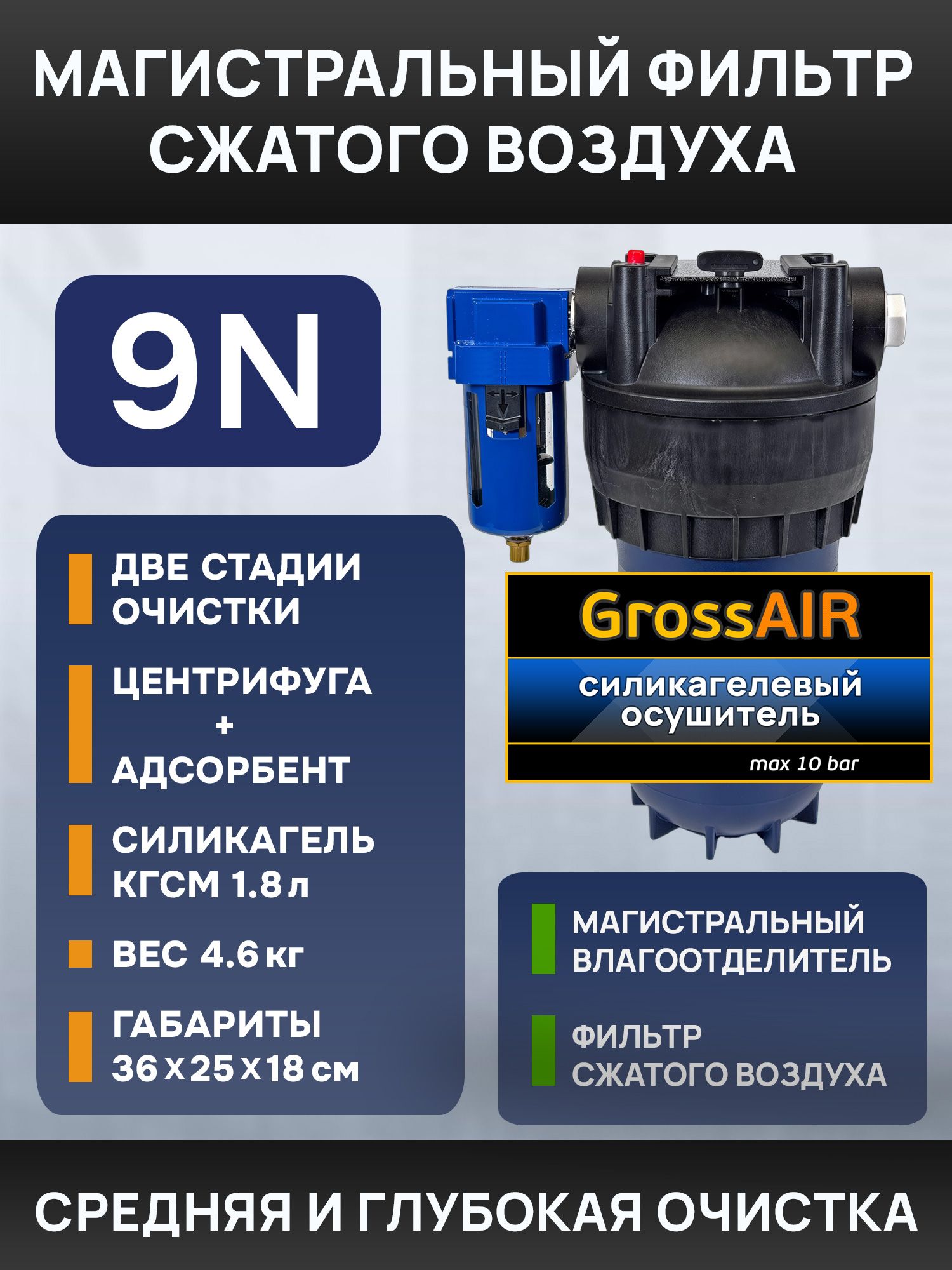

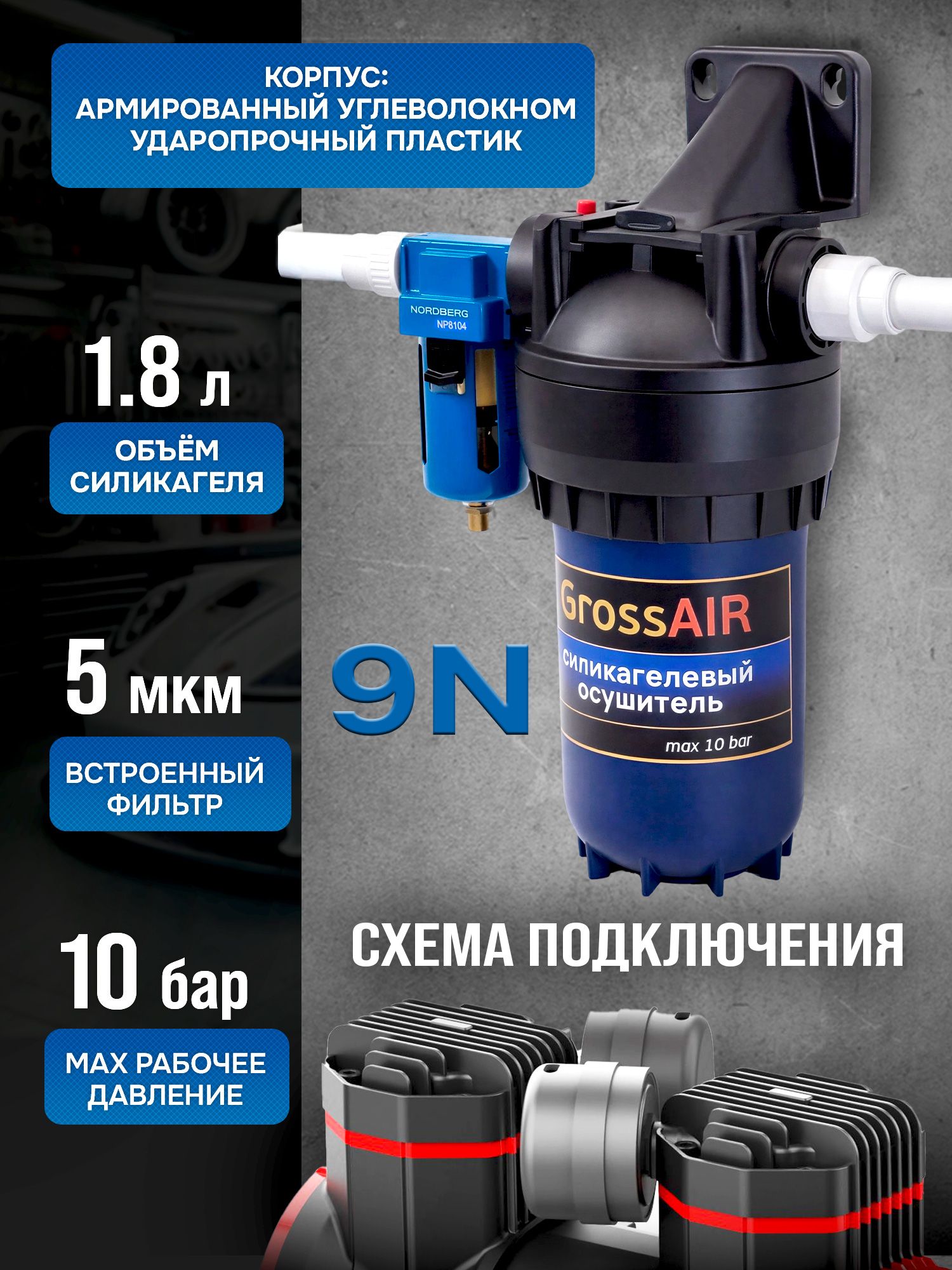

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
• материал сепаратора (1-я ступень очистки): спеченная бронза
• наполнитель осушитель (2-я ступень очистки): гранулированный силикагель КСМГ: 2л

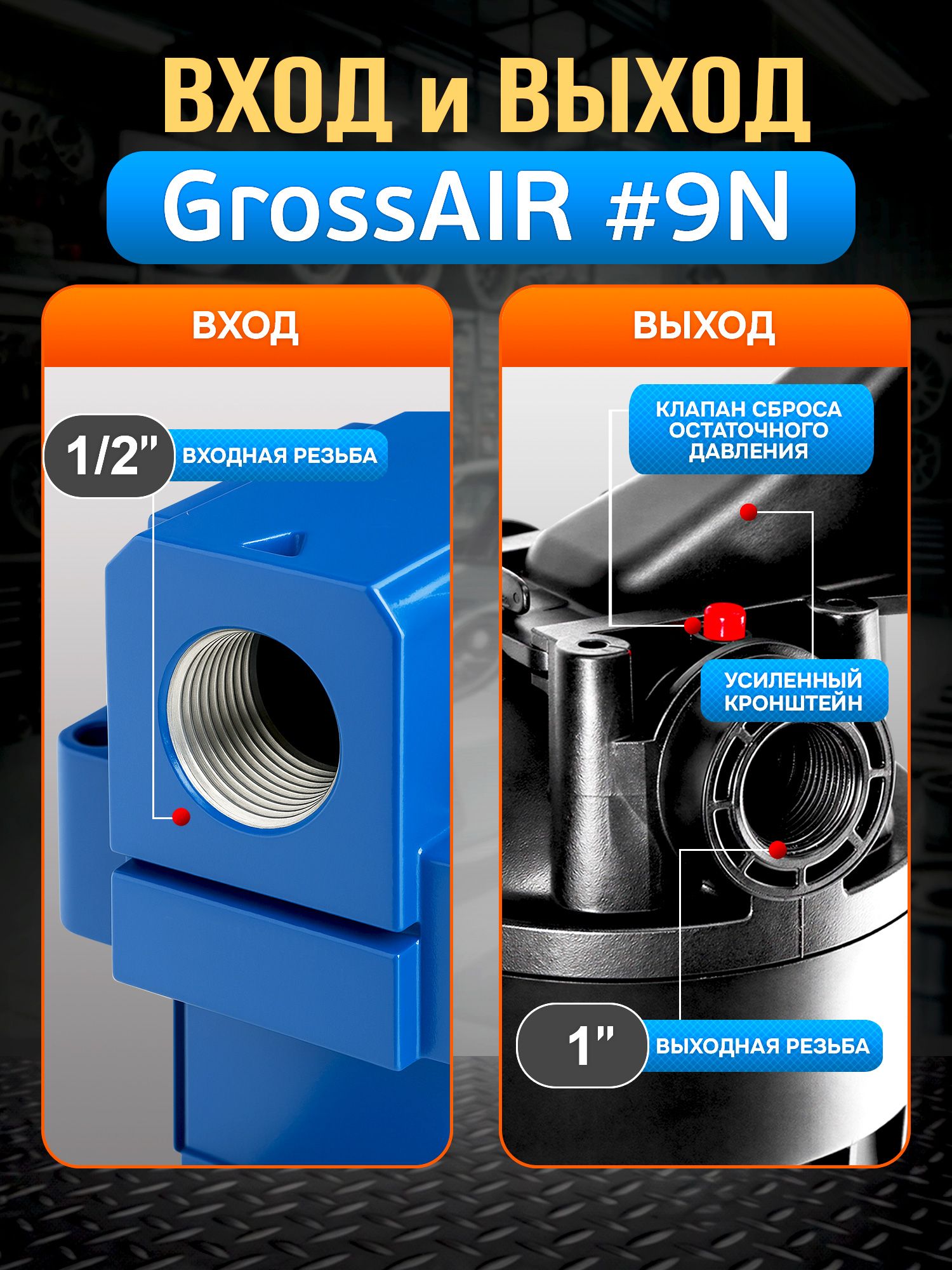

• резьбовое соединение 1/2" на входе.
• резьбовое соединение 1" на выходе.
• незначительное падение давления при производительности до 1000л/мин.
• рабочая температура -5°С +60°С
• рабочее давление: до 10 бар
• может устанавливаться как в магистральный воздуховод, так и на пост покраски в окрасочно-сушильной камере.
• вес нетто: 4.6 кг
• габариты: 36х25х18 см

РАСХОДНИКИ:






Условные обозначения:
1 - пластиковый ударопрочный корпус
2 - гранулы силикагелевого наполнителя 2л
3 - фильтр очистки от силикагелевой пыли
4 - алюминиевая трубка
